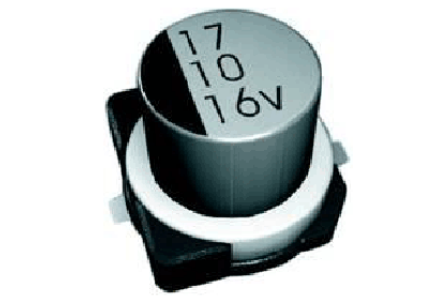

貼片電解電容，陰極采用的材料是電解液，這是個也是我們見得多使用廣泛的電容。 有極性電解電容器通常在電源電路或中頻、低頻電路中起電源濾波、退耦、信號耦合及時間常數設定、隔直流等作用。一般不能用于交流電源電路，在直流電源電路中作濾波電容使用時，其陽極（正極）應與電源電壓的正極端相連接，陰極（負極）與電源電壓的……

安規電容器包括X電容和Y電容兩種類型，X電容是跨接在電力線兩線(L-N)之間的電容，一般選用金屬薄膜電容;Y電容是分別跨接在電力線兩線和地之間(L-E，N-E)的電容，一般是成對出現 首先我們知道電容(electric?ca……

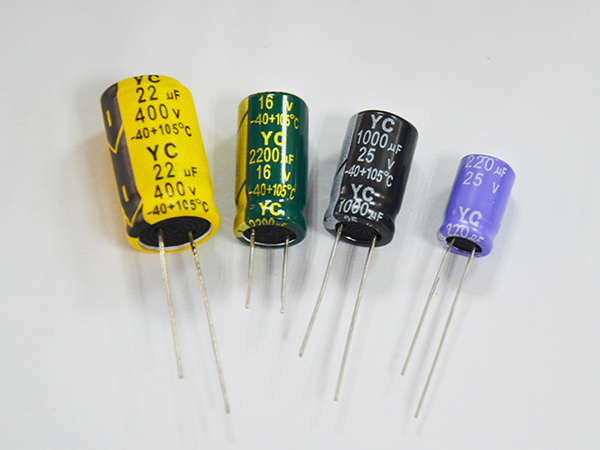

鋁電解電容器為兩極性結構，安裝時需注意極性，不得裝反，交流電或反向電壓的應用可能會導致短路或損壞電容器。 加載至電容器終端的直流電壓不得超過其額定工作電壓，否則將導致漏電流迅速增加，并因此損壞電容器，甚至導致短路及明火，為延長產品使用壽命，建議以70-80%的額定電壓使用電容器。 加載至電容……

另外將延長的陰極鋁箔與電容器鋁殼直接接觸，也是很好的降低熱阻的方法。同時應注意鋁殼會因此帶負電，不能作負極連接。 電容必須正確安裝才能達到它的設計工作壽命。例如：RIFAPEH169系列和PEH200系列應該豎直向上安裝或者水平安裝。同時確保安全閥朝上，這樣熱的電解液及蒸氣才能在電容失效的情況下，從安全閥順利排出……

1丶設計上考慮因素 在非固態電解液的電容里，電介質為陽極鋁箔氧化層。電解液作為陰極鋁箔和陽極鋁箔氧化層之間的電接觸。吸收電解液的紙介層成為陰極鋁箔與陽極鋁箔之間的隔離層，鋁箔通過電極引接片連接到電容的終端。 通過降低ESR值，可減少電容內由紋波電流引起的內部溫升。這可通過采用多個電極引接片、激光焊接電極等措……

電解電容廣泛應用在電力電子的不同領域，主要是用于平滑、儲存能量或者交流電壓整流后的濾波，另外還用于非精密的時序延時等。在開關電源的MTBF預計時，模型分析結果表明電解電容是影響開關電源壽命的主要因素，因此了解、影響電容壽命的因素非常重要。 1.電解電容的壽命取決于其內部溫度。 因此，電解電容的設計和應用條件……

首先要明確一點，鋁電解電容一定會壞，只是時間問題。影響電容壽命的原因有很多，過電壓，逆電壓，高溫，急速充放電等等，正常使用的情況下，最大的影響就是溫度，因?yàn)闇囟仍礁唠娊庖旱膿]發損耗越快。需要注意的是這里的溫度不是指環境或表面溫度，是指鋁箔工作溫度。廠商通常會將電容壽命和測試溫度標注在電容本體。 因電容的工作溫度每……

陶瓷電容是具有小的正電容溫度系數的電容器，用于高穩定振蕩回路中，作為回路電容器及墊整電容器。低頻瓷介電容器限于在工作頻率較低的回路中作旁路或隔直流用，或?qū)Ψ€(wěn)定性和損耗要求不高的場合，這種電容器不宜使用在脈沖電路中，因?yàn)樗鼈円子诒幻}沖電壓擊穿。 　　陶瓷電容器雖有上述很多優點，但因陶瓷材料本身機械強度低、易破碎這一……
